Der Funke einer Idee

Beim Durchstöbern von YouTube-Videos fiel uns auf, dass die Leute beim Rasenmähen den Grasfangkorb mehrmals manuell leeren müssen. Im Durchschnitt mussten sie ihn nach dem Mähen von etwa 20 Quadratmetern leeren.

Dies führte zu Problemen bei der Rasenpflege und gab Anlass zur Entwicklung eines automatischen Grasauswurfmoduls, um dieses Problem zu lösen und die Benutzerfreundlichkeit zu verbessern. Durch die Einführung einer automatischen Grasauswurffunktion können wir das häufige manuelle Entfernen des Grases überflüssig machen, den Mähvorgang optimieren und den Benutzern wertvolle Zeit und Mühe ersparen.

Recherche Und Vorschlagsbestätigung

Recherche Und Vorschlagsbestätigung

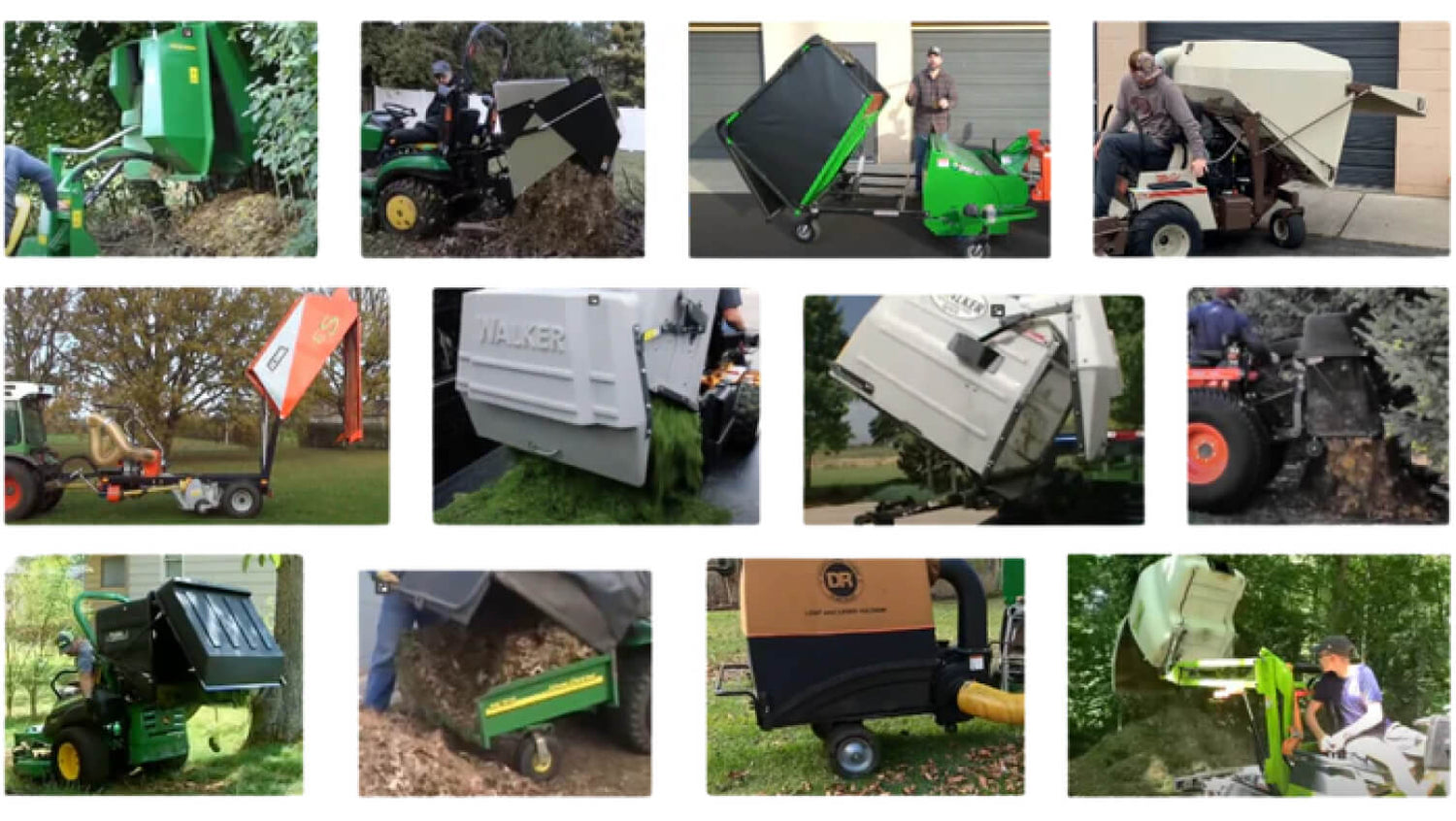

Wir recherchierten die auf dem Markt erhältlichen Zubehörteile zum Auskippen von Gras und verschickten eine große Anzahl von Fragebögen, um unsere Designziele endgültig festzulegen.

Designziele

Designziele

  • Die Konstruktion muss Festigkeitsanforderungen erfüllen und gleichzeitig einfach, stabil, kostengünstig, leicht und äußerst zuverlässig sein.
  • Es sollte ein vollautomatisches Auskippen des Grases ermöglichen und ein bequemes Anbringen und Abnehmen als Zubehör am Hauptmaschinenkörper erlauben.
  • Beim Sammeln des Grases darf es zu keinem nennenswerten Grasverlust kommen, und die Öffnung muss ausreichend groß sein, um ein reibungsloses Entleeren zu gewährleisten.
  • Bei längerem Gebrauch kann sich im Grasfangkorb Schmutz ansammeln, daher sollten die Anbauteile leicht zu reinigen und zu warten sein.
  • Ein integriertes System zur Erkennung von vollem Gras ist erforderlich.

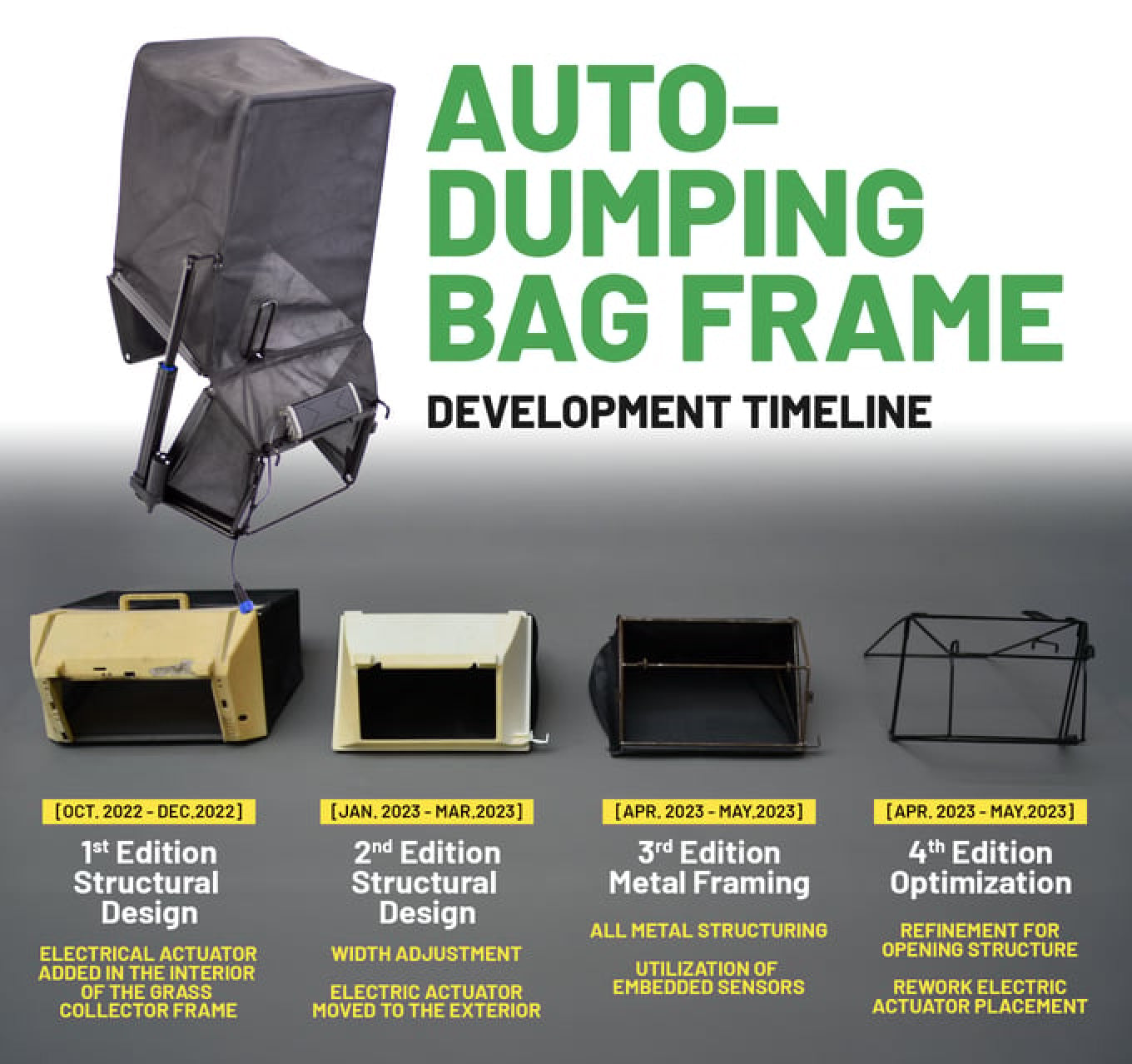

Entwicklungsprozess

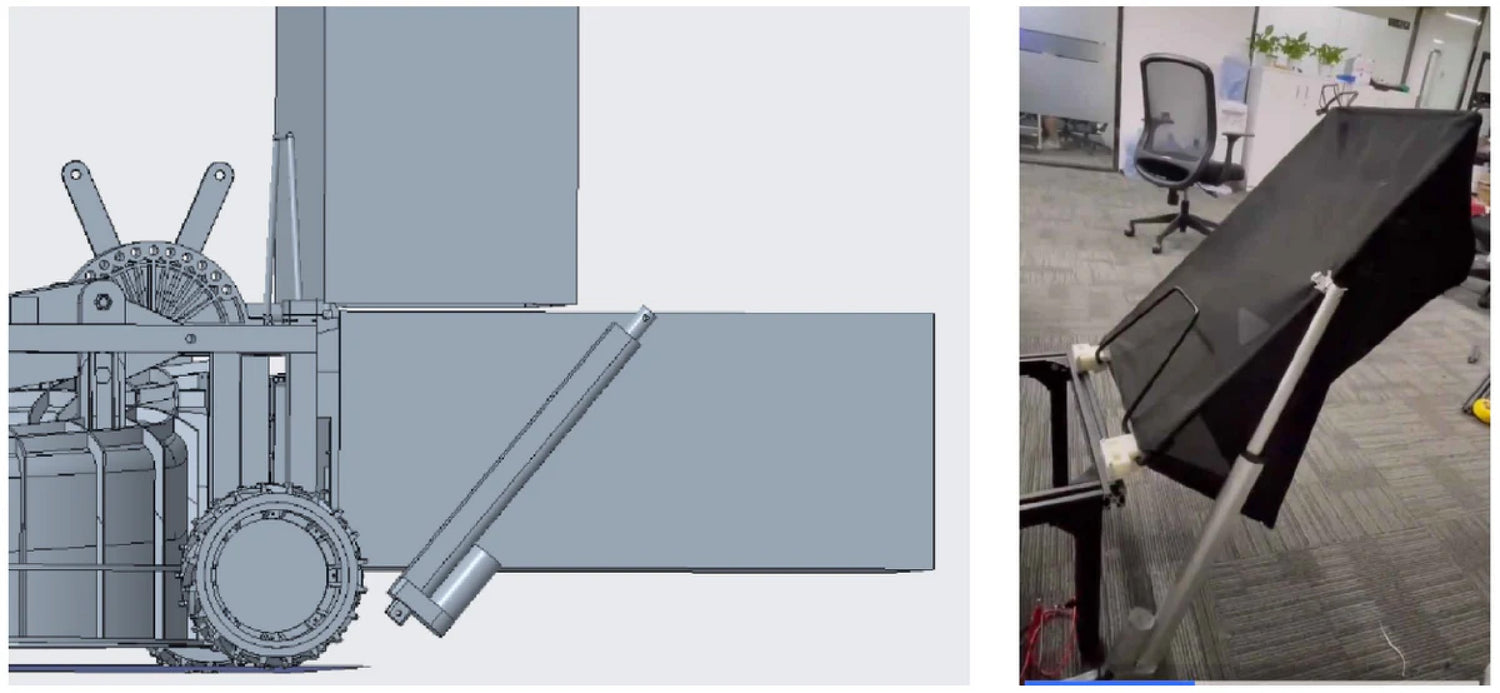

Erste Auflage: Elektrische Schubstange

Zweite Auflage: Motor + Pleuelstangenmechanismus

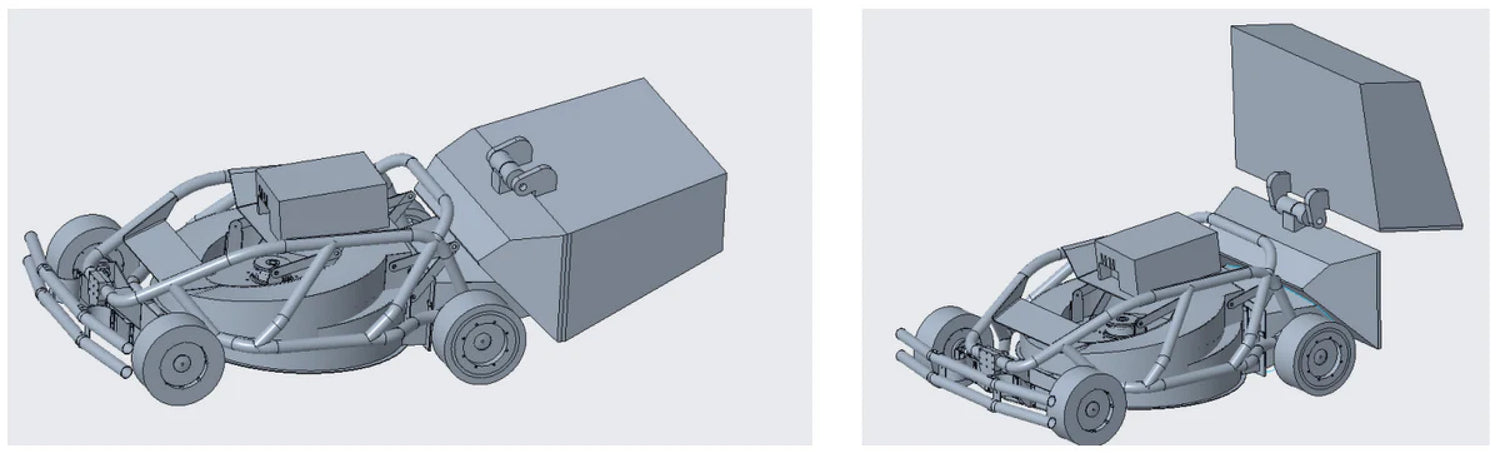

V1 Motor Direktantrieb

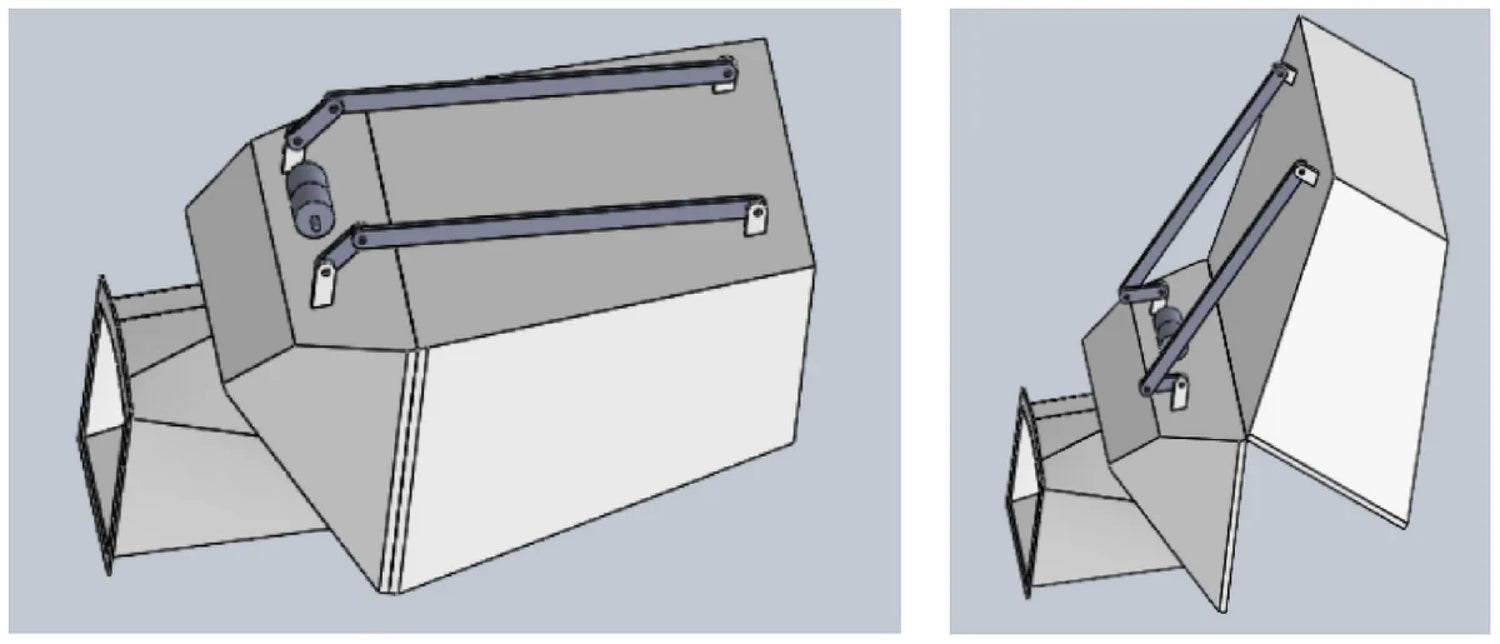

V2-Motor + Doppelgestänge

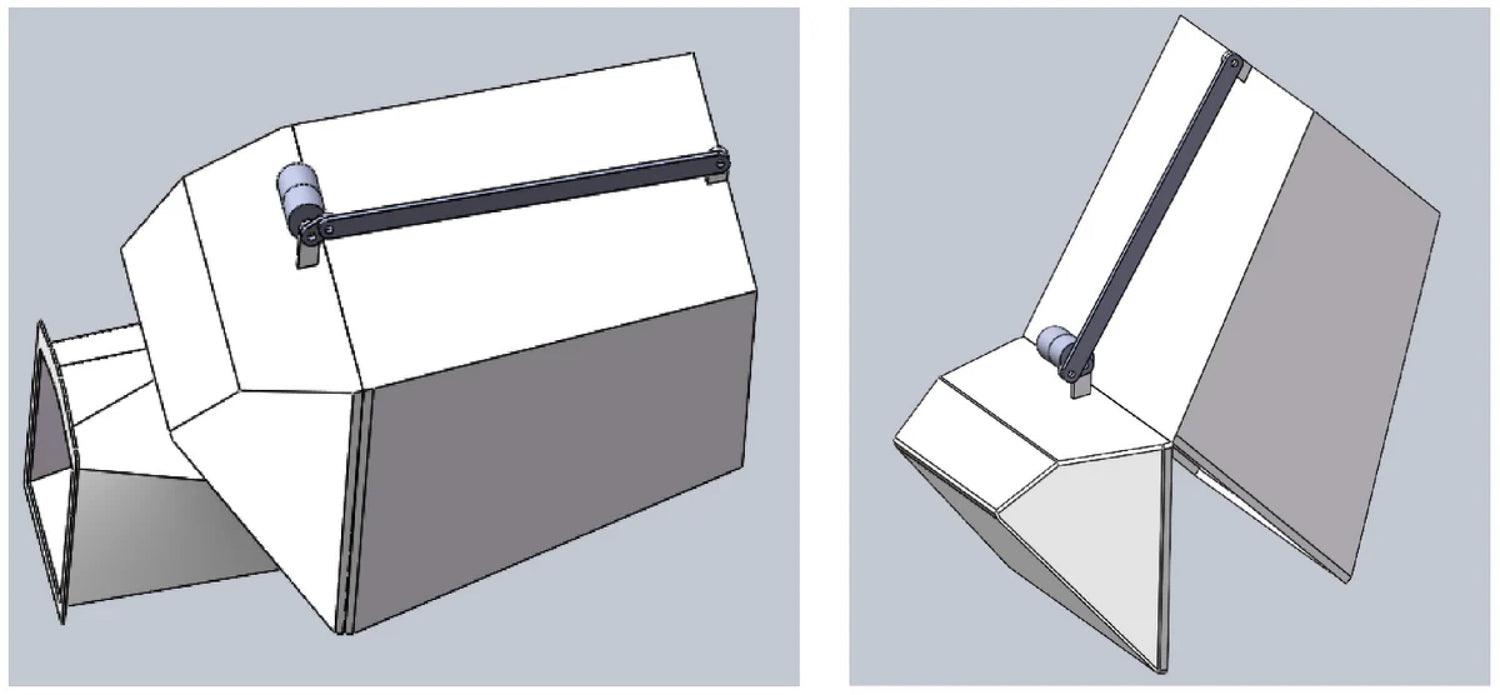

V3-Motor + Einzelgestänge

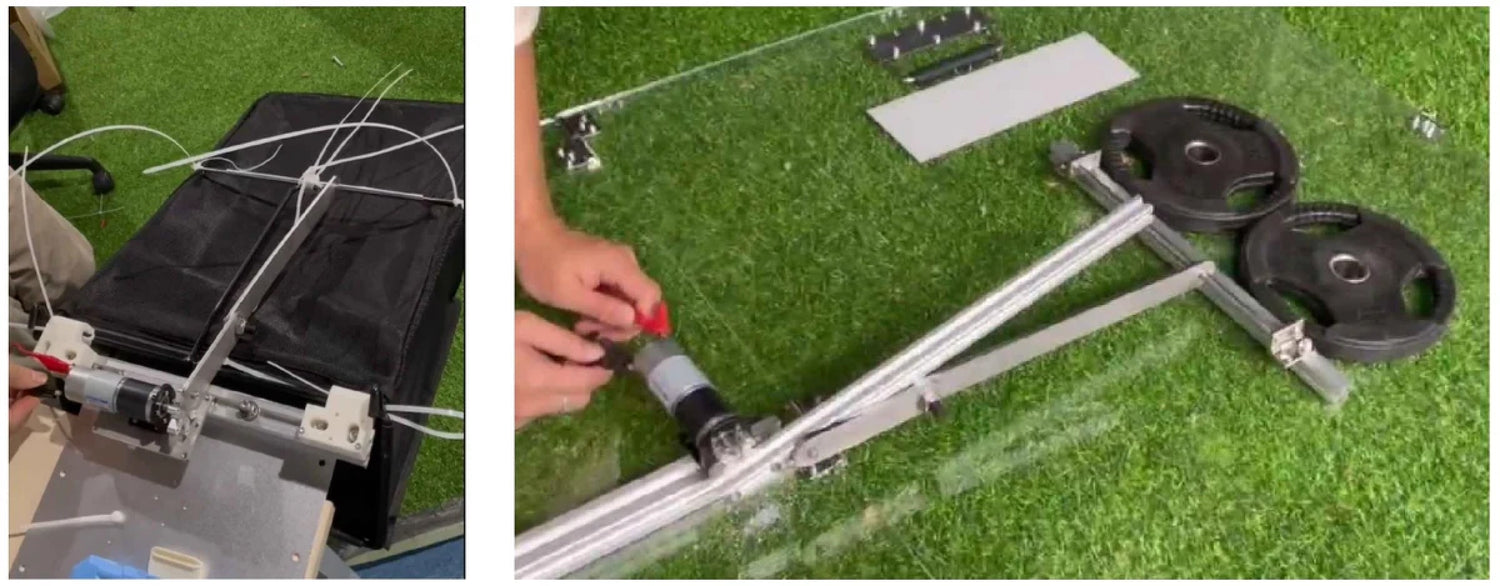

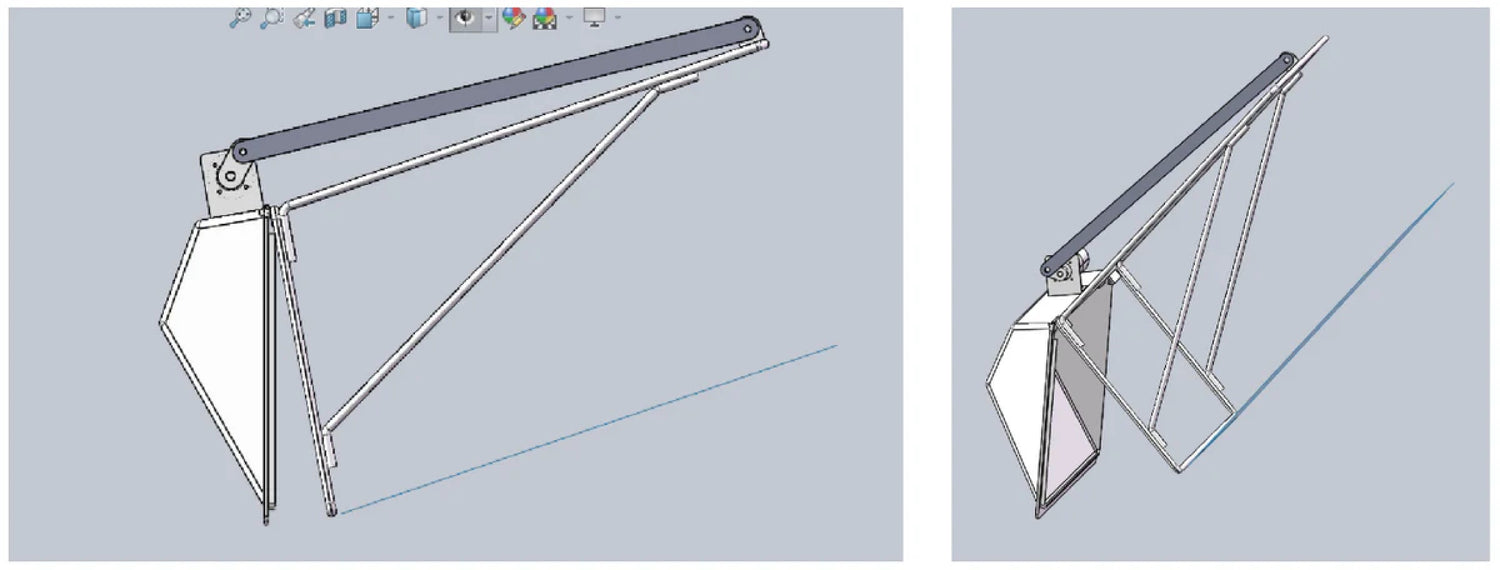

V4 Verfeinerungsdesign und Verifizierungstests

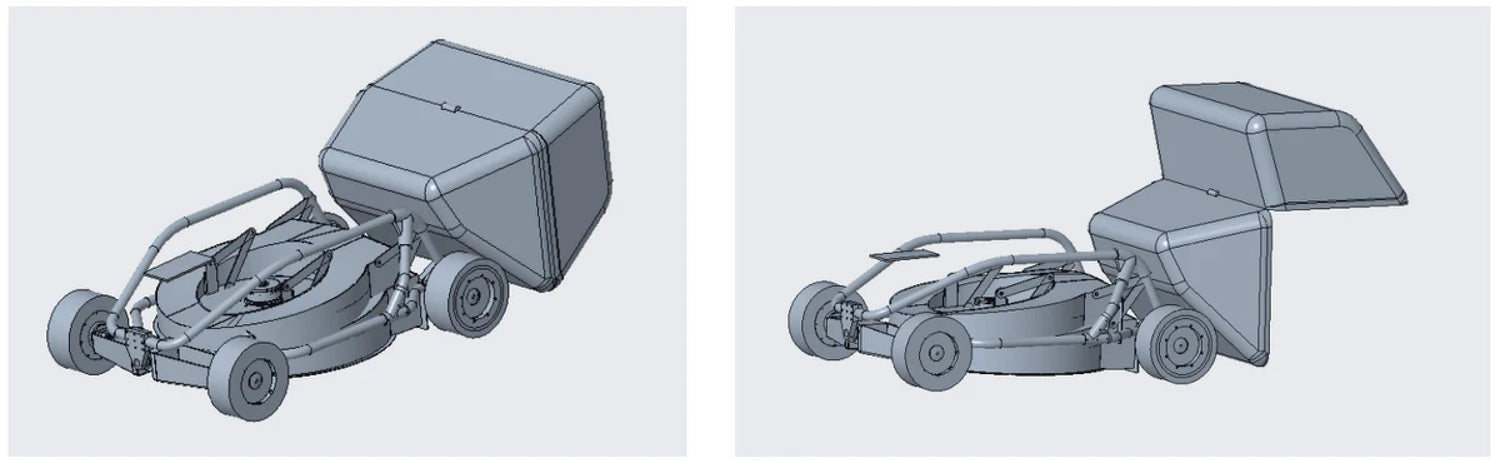

V5 Passt das Verhältnis von Vorder- und Hinterrahmen an

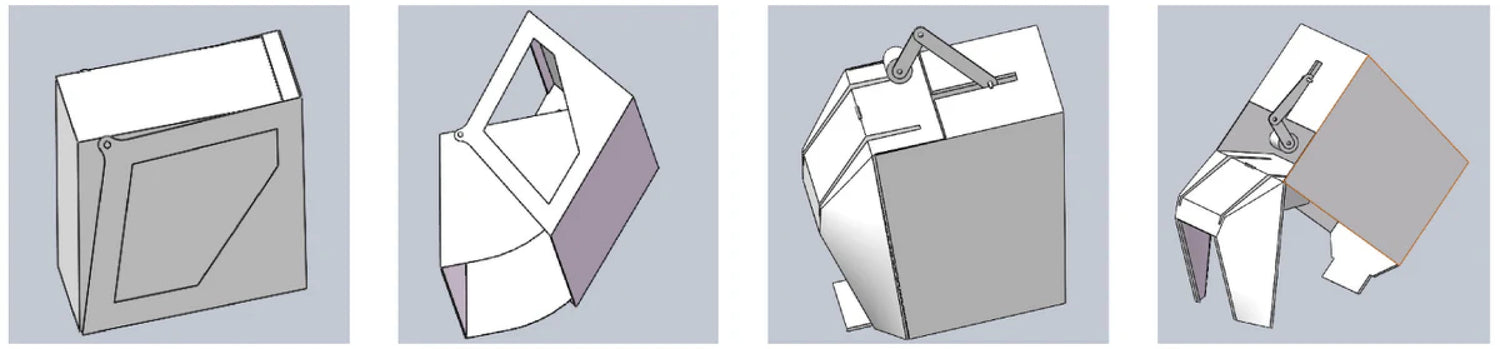

V6 Ändern Sie die Öffnungsmethode

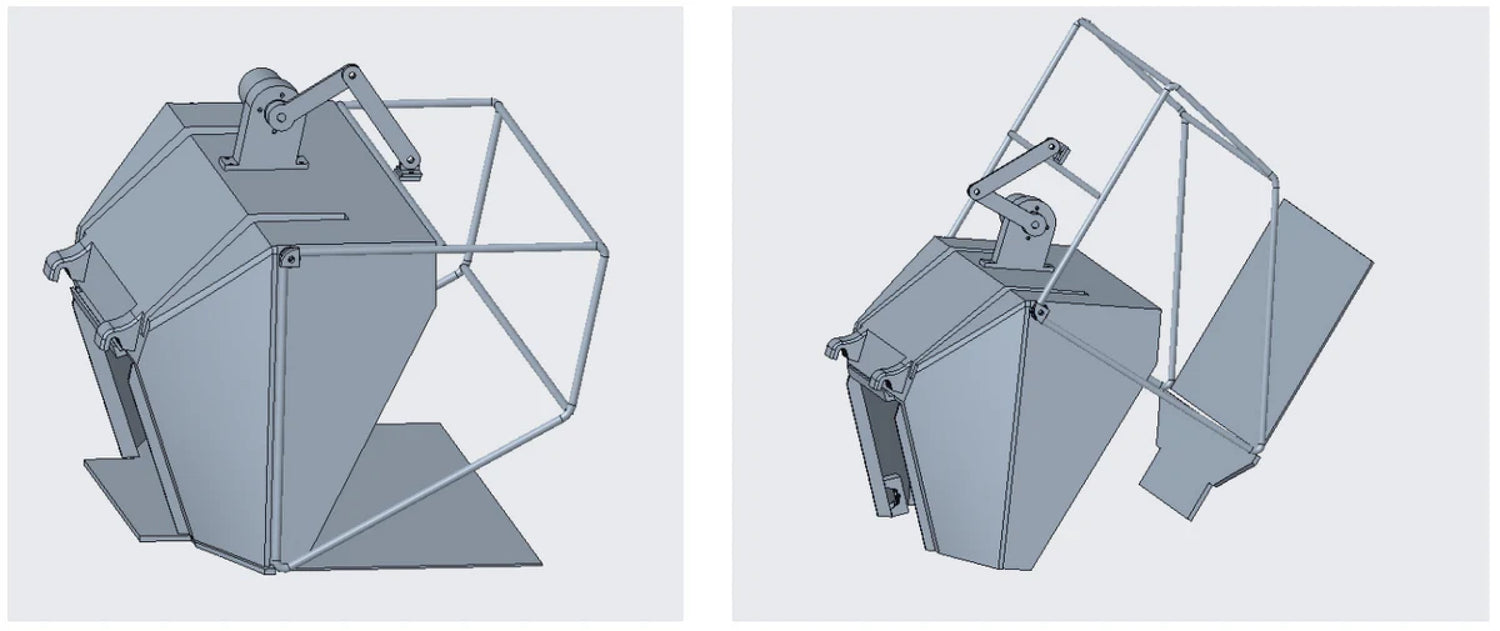

V7 Komplett

Dritte Auflage: Elektrische Schubstange

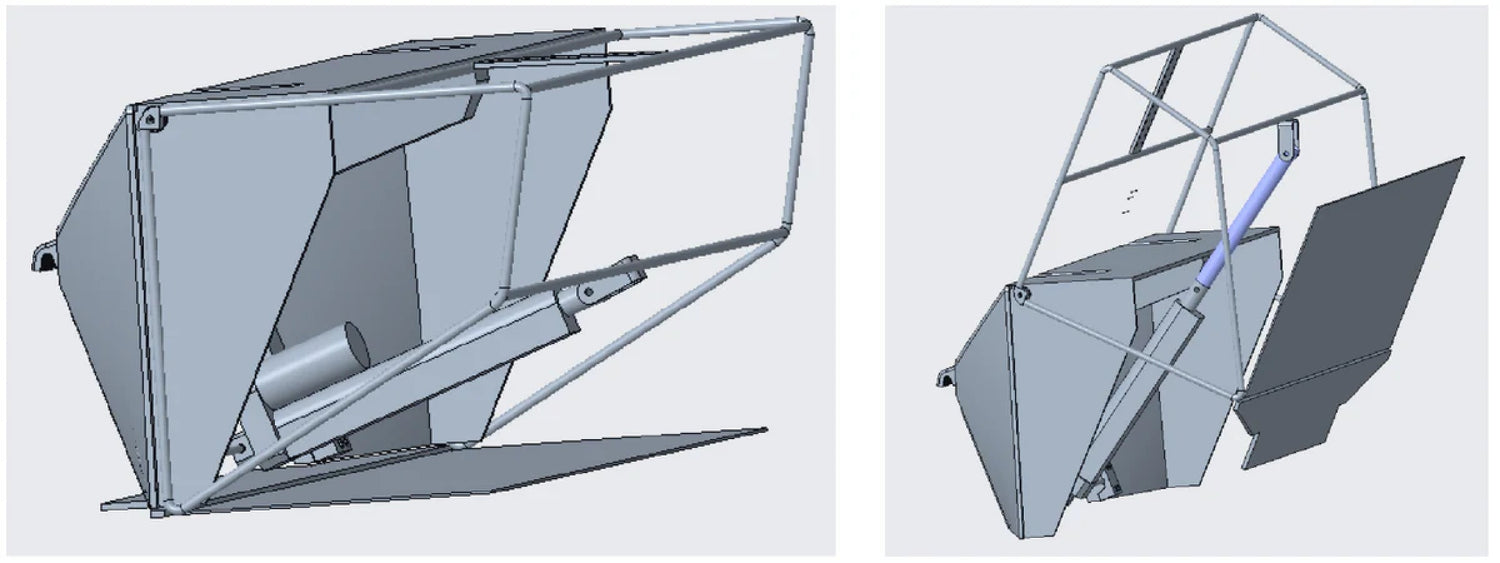

V1 verwendet elektrischen Schubstangenantrieb

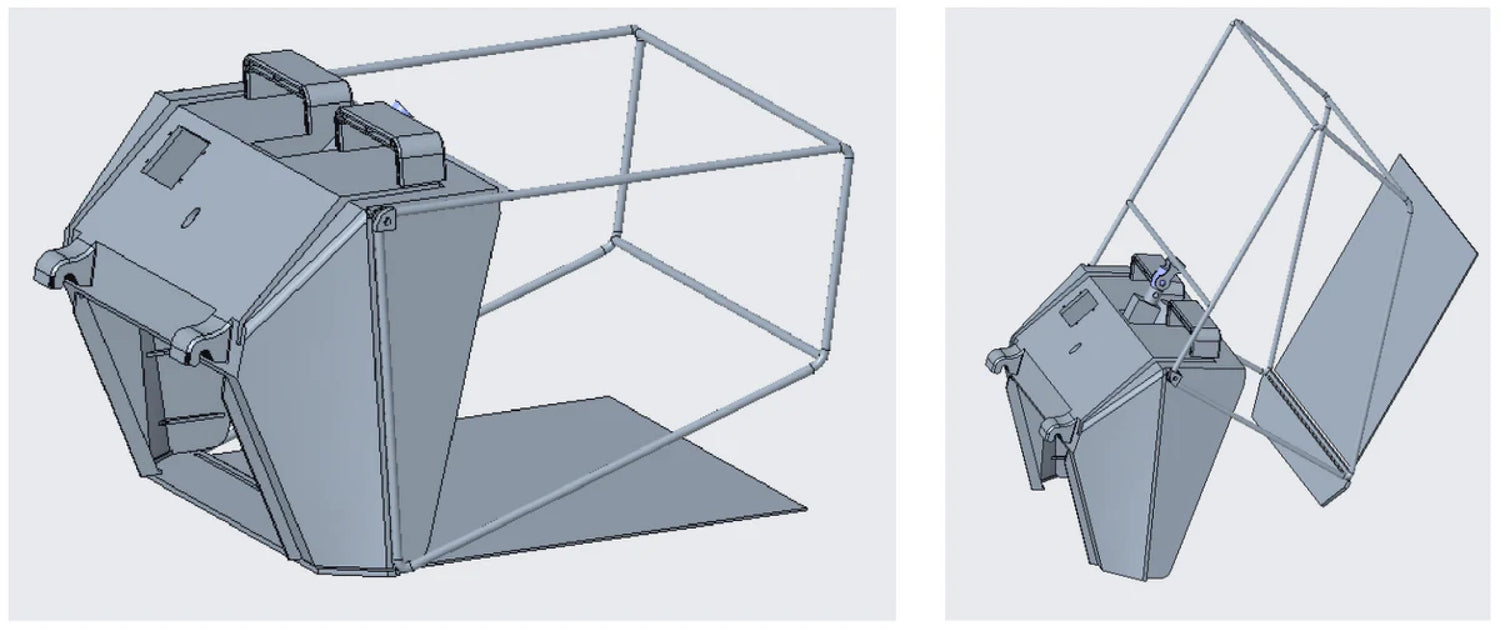

V2 Verkleinert die elektrische Stellstange, um Dichtheit und Staubdichtheit zu erreichen

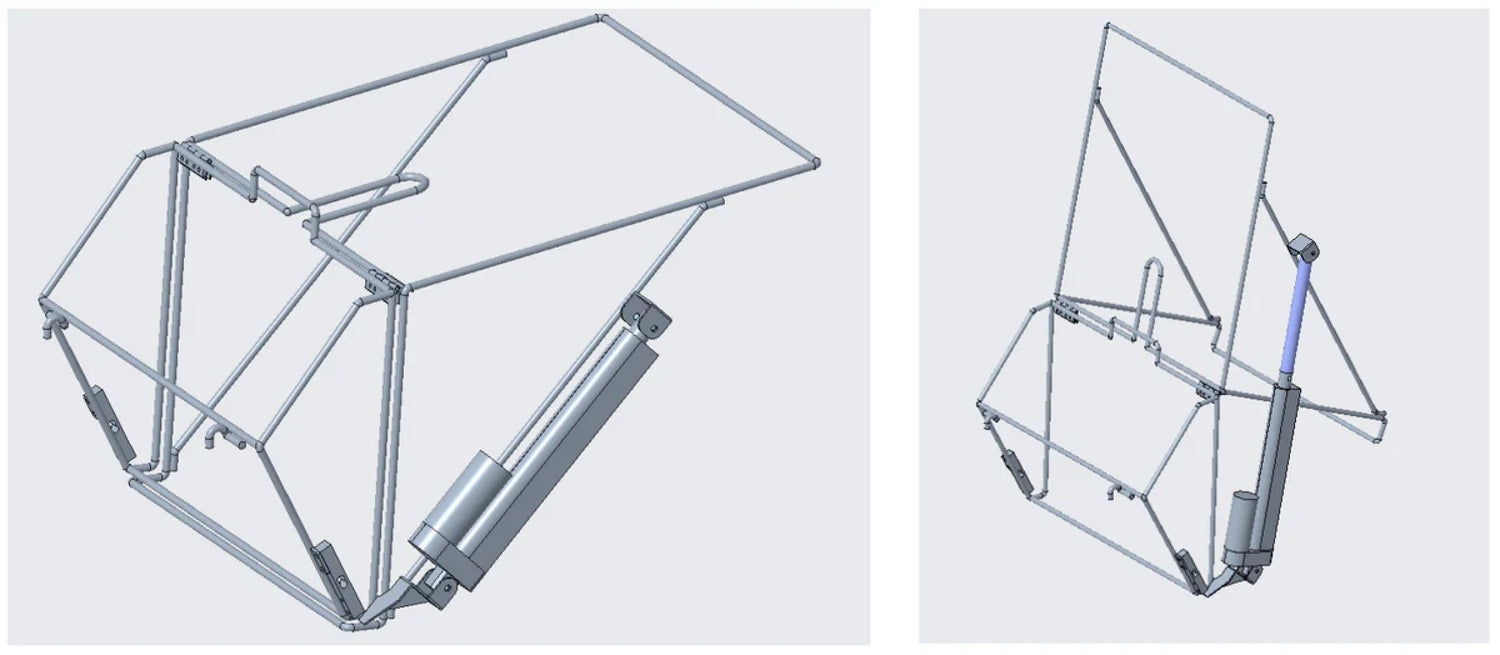

V3 Bringt die elektrische Stellstange nach außen zum Grasfangkorb

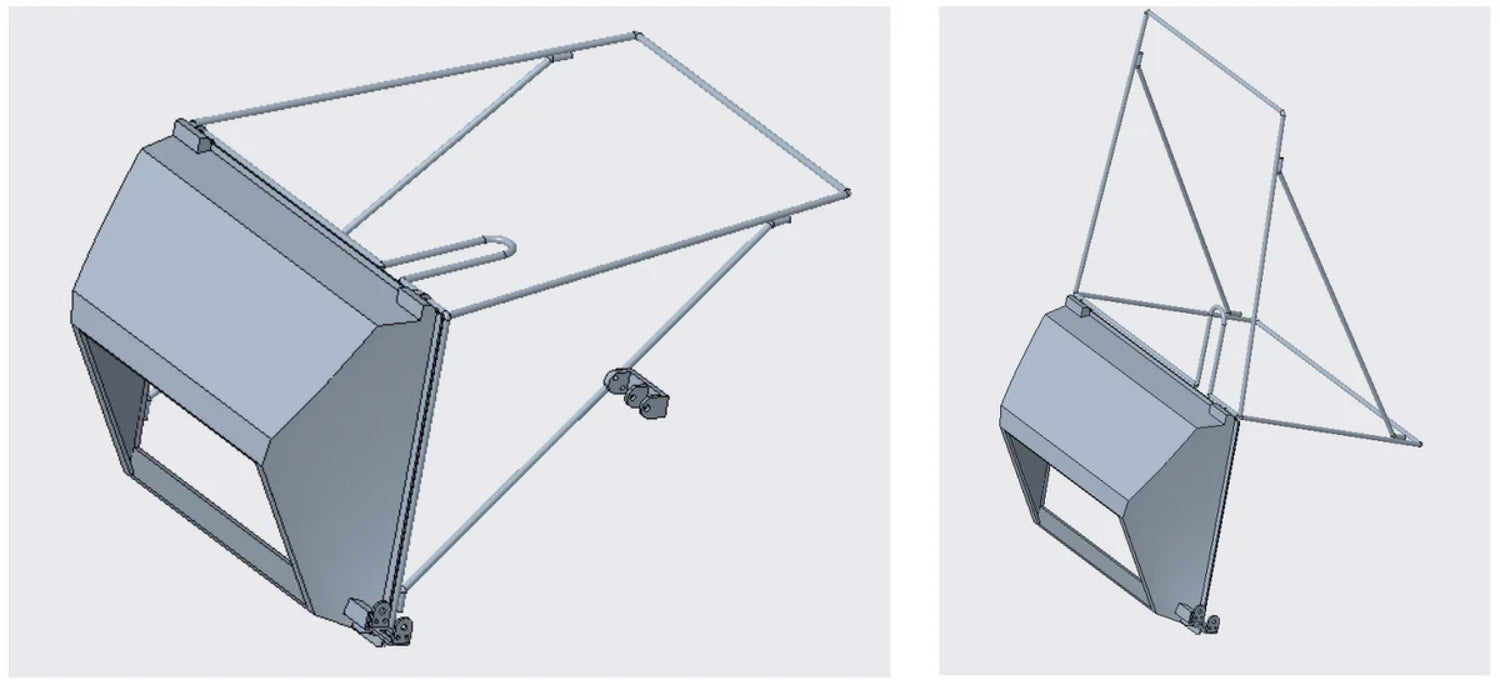

V4 Versetzter Griff für optimierte Nutzungserfahrung

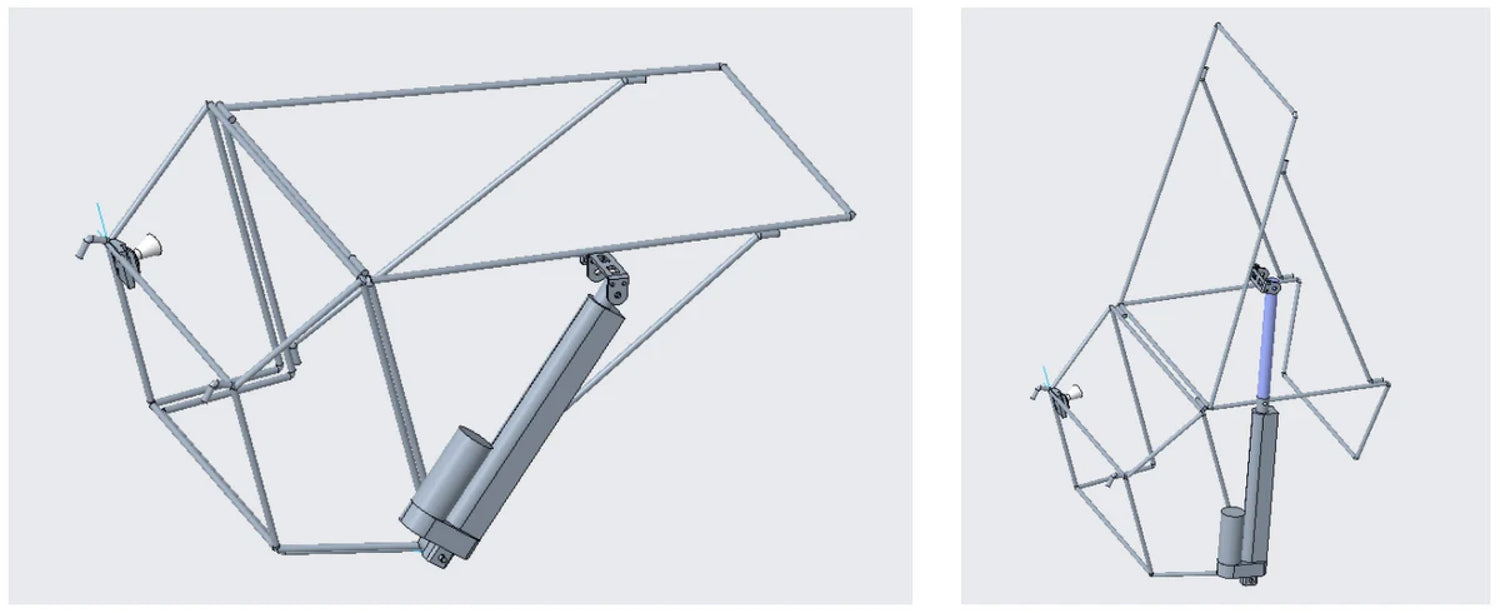

V5 Vollständige Eisenrahmenstruktur, integrierter Grasfangsack

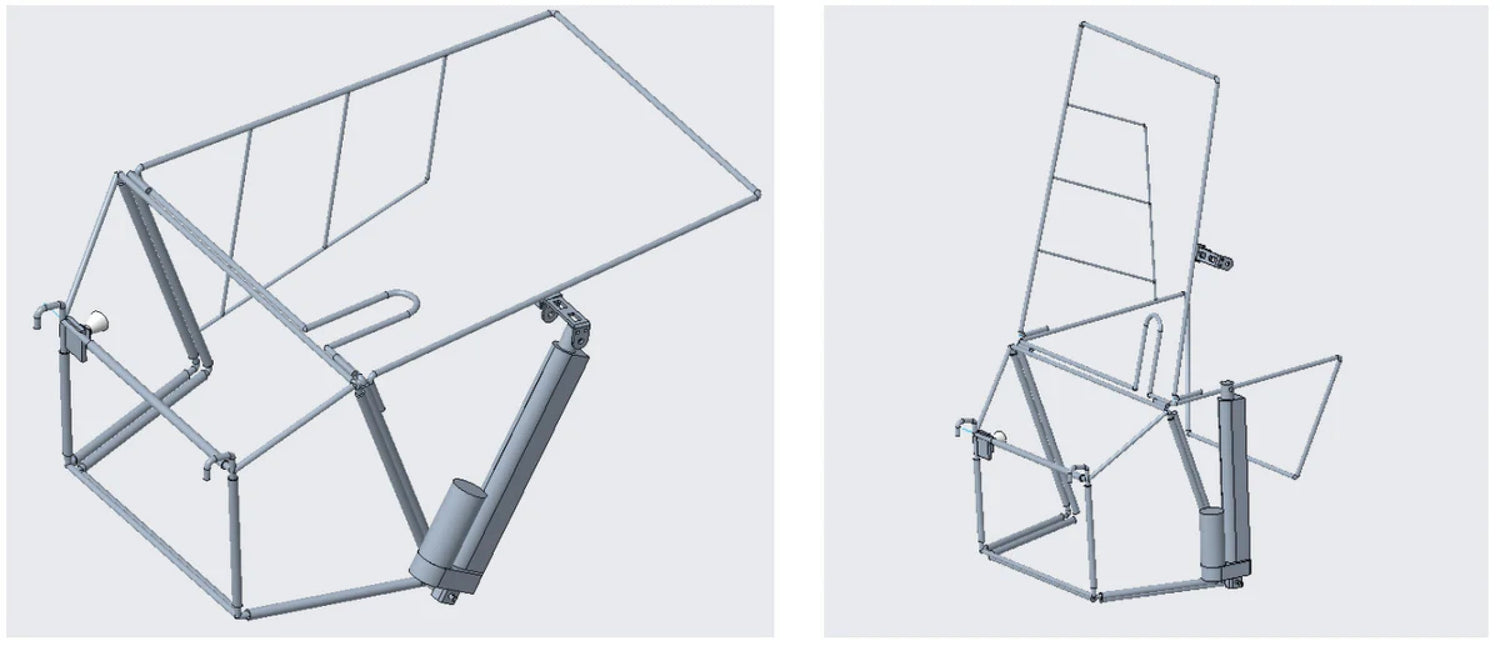

V6 Fügt Millimeterwellenradar hinzu, Gras-Voll-Erkennung

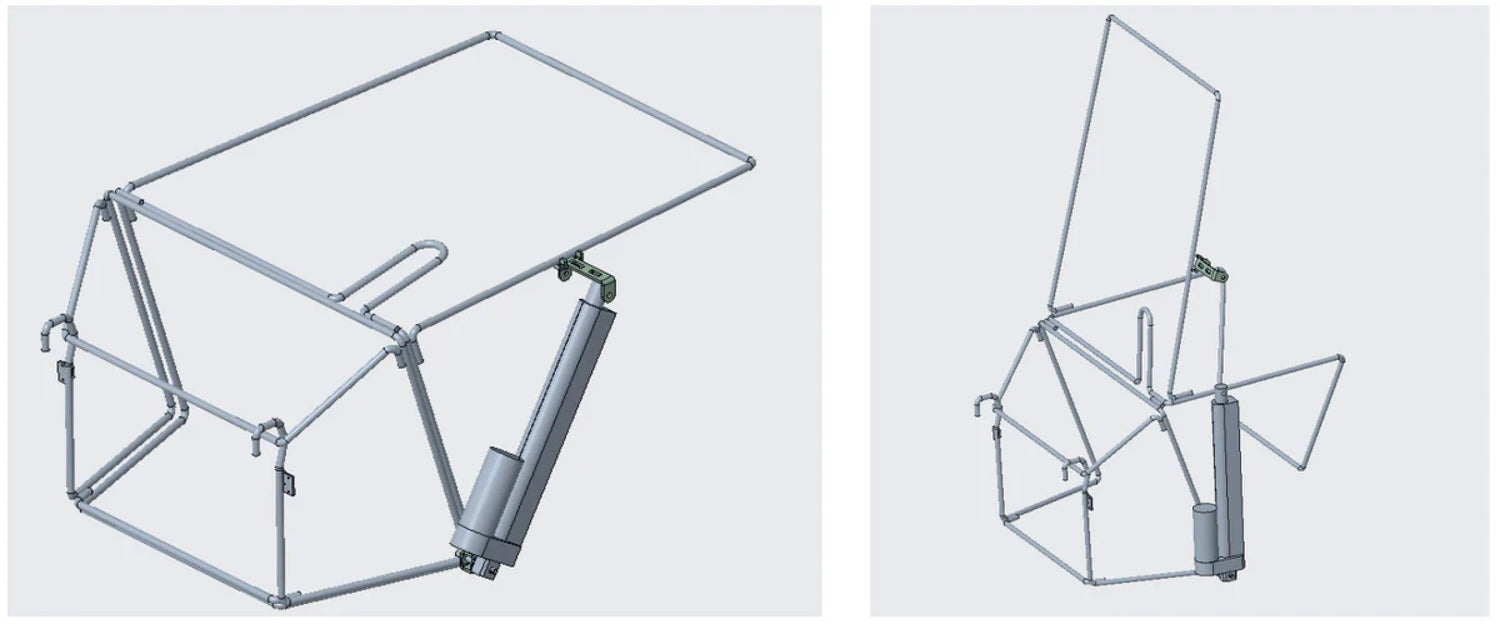

V7 Durchmesser um 0,8 cm verstärkt, Ausrichtung des Millimeterwellenradars angepasst
